Ventajas del producto:
La Cámara de evaporación representa solo una cuarta parte de toda la Cámara de vacío, con una velocidad de bombeo rápida, una gran cantidad de escape y un alto grado de vacío; El diseño de la recogida y liberación unilateral facilita la operación y mejora la estabilidad a largo plazo del equipo. La uniformidad del recubrimiento es alta y el brillo del metal brillante del recubrimiento es mayor.
Principales aplicaciones:
La máquina de recubrimiento de bobinado de alto vacío puede evaporar continuamente películas metálicas de aluminio de un solo lado en PET, CPP, BOPP, PA, LDPE, PVC y otros materiales de película plástica enrollada y papel, principalmente para recubrir materiales avanzados como: paquetes de cigarrillos, películas de aluminio en paquetes de vino, películas de embalaje de alimentos, películas de embalaje médico, películas de aluminio compuestas, películas de aluminio de transferencia, antifalsificación láser, láminas de oro quemadas, hilos de oro y plata, etc.
Características principales:
1. Toda la máquina está equipada con un microprocesador Siemens PLC de alta calidad y una pantalla táctil de color Siemens de 12 pulgadas, bus profibus, todos los parámetros de operación se muestran digitalmente y el control del equipo se humaniza.
Ventaja especial: restaurar los parámetros de fábrica con un solo clic. Tanto el sistema de bomba de refuerzo como el sistema de bomba de difusión tienen dispositivos de protección.
2. Sistema de vacío: equipado con un gran grupo de bombas, velocidad de extracción rápida, ahorro de energía, configuración de trampa fría adecuada para cualquier entorno climático, control automático de funcionamiento del PLC.
3. Sistema de devanado:
3.1 El sistema de devanado de suspensión libre está equipado con cuatro motores y un diseño de tensión de tres secciones de doble rodillo de enfriamiento, que es más adecuado para el recubrimiento de películas de pequeña tensión como PET de 6 a 40 micras, CPP, BOPP, PA, LDPE, etc.
3.2 El sistema de devanado de control servomotor de alta precisión de yaskawa, japón, funciona de manera más estable y rápida, sin arañazos, sin arrugas y con una superficie final de devanado ordenada.
4. Sistema de tensión: la tensión de dos (o tres) secciones de tres motores (o cuatro motores) está controlada por inversores de precisión (o servos), con anti - aflojamiento y anti - velocidad, diversas funciones de compensación, ajuste automático de la tensión cónica, velocidad de respuesta rápida.
5. Sistema de calefacción:
5.1 El modelo de alimentación de alambre independiente adopta una fuente de alimentación de calefacción de resistencia de alta potencia, con una disposición escalonada de la parte superior del barco de evaporación, alta uniformidad, alta tasa de evaporación, cambio rápido del barco, alta eficiencia de recubrimiento y alta uniformidad de la película.
5.2 Calefacción por inducción de frecuencia media, corriente dinámica y tecnología de Estabilización de potencia pueden inhibir eficazmente la interferencia de acoplamiento entre canales, lo que puede garantizar un espesor uniforme del recubrimiento, evitar salpicaduras de recubrimiento y agujeros de aguja, y es el más adecuado para el recubrimiento al vapor de hilos de oro y plata.
1. Chapado en suspensión
Modelo | F1300 | F1600 | F2000 | F2500 | F3000 | F3200 | F3500 |
Ancho de recubrimiento (mm) | 1350 | 1650 | 2050 | 2550 | 3050 | 3250 | 3550 |
Diámetro máximo del rollo (mm) | 800/1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
El sustrato más adecuado | PET, CPP, BOPP, PA, LDPE (material de resistencia a la tracción pequeño) 6 micras a 40 micras | ||||||
Número de barcos de evaporación (ramas) | 15 | 18 | 24 | 30 | 36 | 38 | 42 |
Velocidad de devanado (m/min) | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
Vacío límite (pa) | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 |
Potencia de trabajo (Kw) | 180 | 220 | 260 | 300 | 380 | 450 | 500 |
Tamaño de la máquina (en el suelo) largo × Ancho × Alto (m) | 16×7×2.8 | 18×7×2.8 | 19×7×2.8 | 20×7×2.8 | 21×8×2.8 | 22×8×2.8 | 24×8×2.8 |
Pozo (m) | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
2. Chapado en el tambor
Modelo | F1300 | F1600 | F2000 | F2500 | F3000 | F3200 | F3500 |
Ancho de recubrimiento (mm) | 1350 | 1650 | 2050 | 2550 | 3050 | 3250 | 3550 |
Diámetro máximo del rollo (mm) | 800/1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
El sustrato más adecuado | PET, CPP, BOPP, PA, LDPE, PVC 6 micras a 150 micras | ||||||
Número de barcos de evaporación (ramas) | 15 | 18 | 24 | 30 | 36 | 38 | 42 |
Velocidad de devanado (m/min) | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
Vacío límite (Pa) | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 |
Potencia de trabajo (Kw) | 180 | 220 | 260 | 300 | 380 | 450 | 500 |
Tamaño de la máquina (en el suelo) largo × Ancho × Alto (m) | 16×7×2.8 | 18×7×2.8 | 19×7×2.8 | 20×7×2.8 | 21×8×2.8 | 22×8×2.8 | 24×8×2.8 |
Pozo (m) | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |
3. Chapado por inducción
Modelo | F1300 | F1600 | F2000 | F2500 | F3000 | F3200 | F3500 |
Ancho de recubrimiento (mm) | 1350 | 1650 | 2050 | 2550 | 3050 | 3250 | 3550 |
Diámetro máximo del rollo (mm) | 800/1000 | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
El sustrato más adecuado | PET: 10 micras a 45 micras, Papel: 35 GSM a 200 GSM | ||||||
Número de crisoles (ramas) | 7 | 8 | 10 | 13 | 15 | 16 | 18 |
Velocidad de devanado (m/min) | 800 | 800 | 800 | 800 | 800 | 800 | 800 |
Vacío límite (Pa) | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 | 2×10-3 |
Potencia de trabajo (Kw) | 220 | 240 | 280 | 340 | 400 | 480 | 550 |
Tamaño de la máquina (en el suelo) largo × Ancho × Alto (m) | 16×7×2.8 | 18×7×2.8 | 19×7×2.8 | 20×7×2.8 | 21×8×2.8 | 22×8×2.8 | 24×8×2.8 |
Pozo (m) | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 | 1.8 |

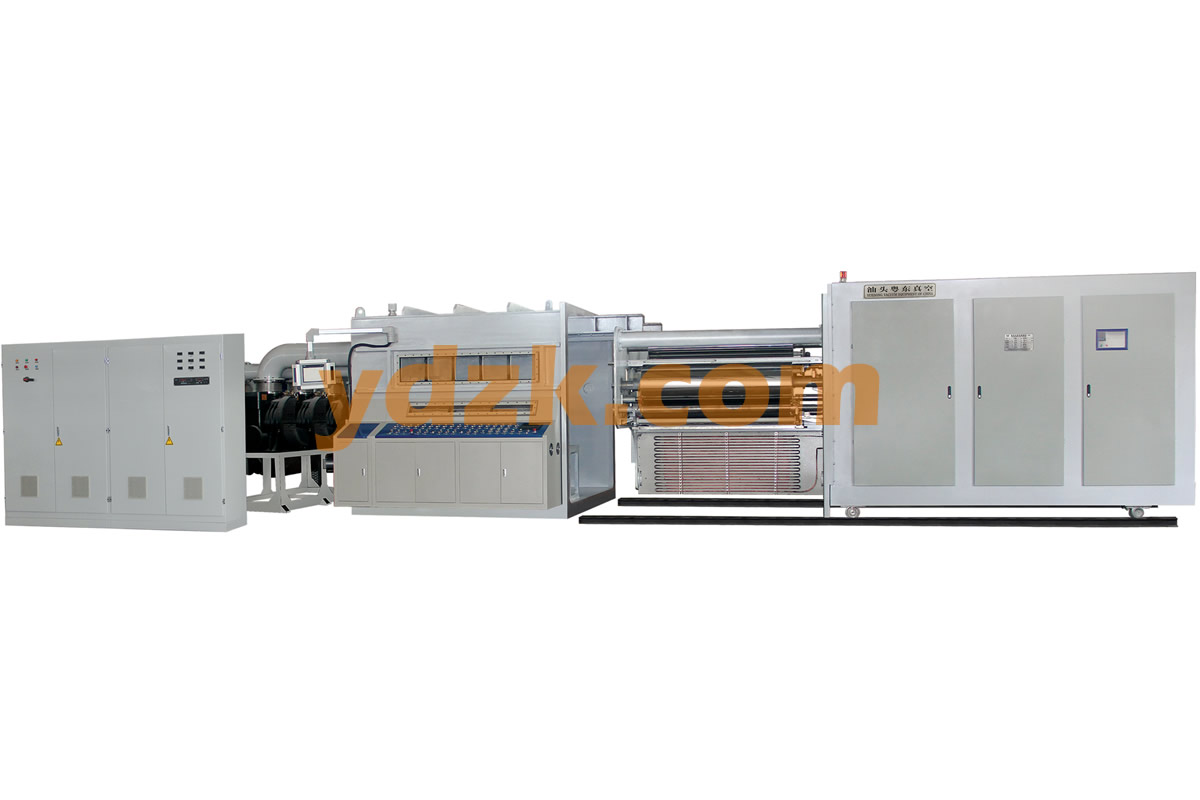

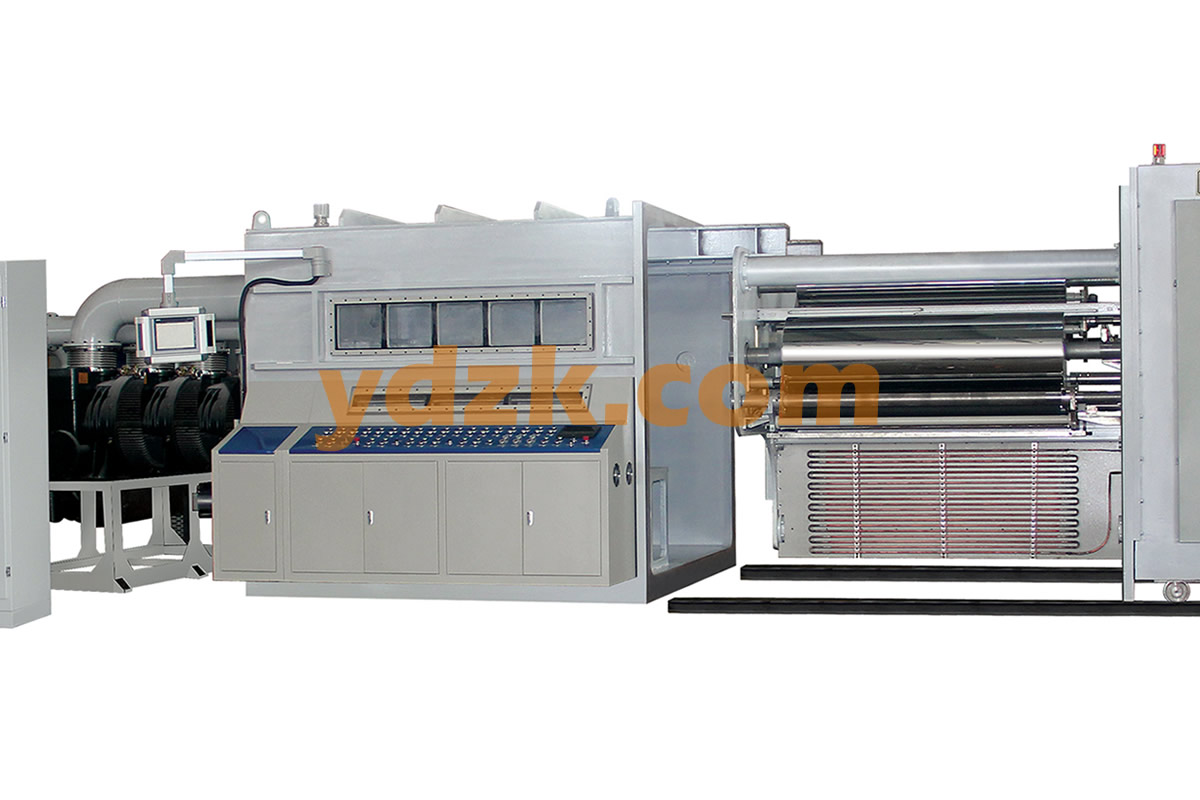

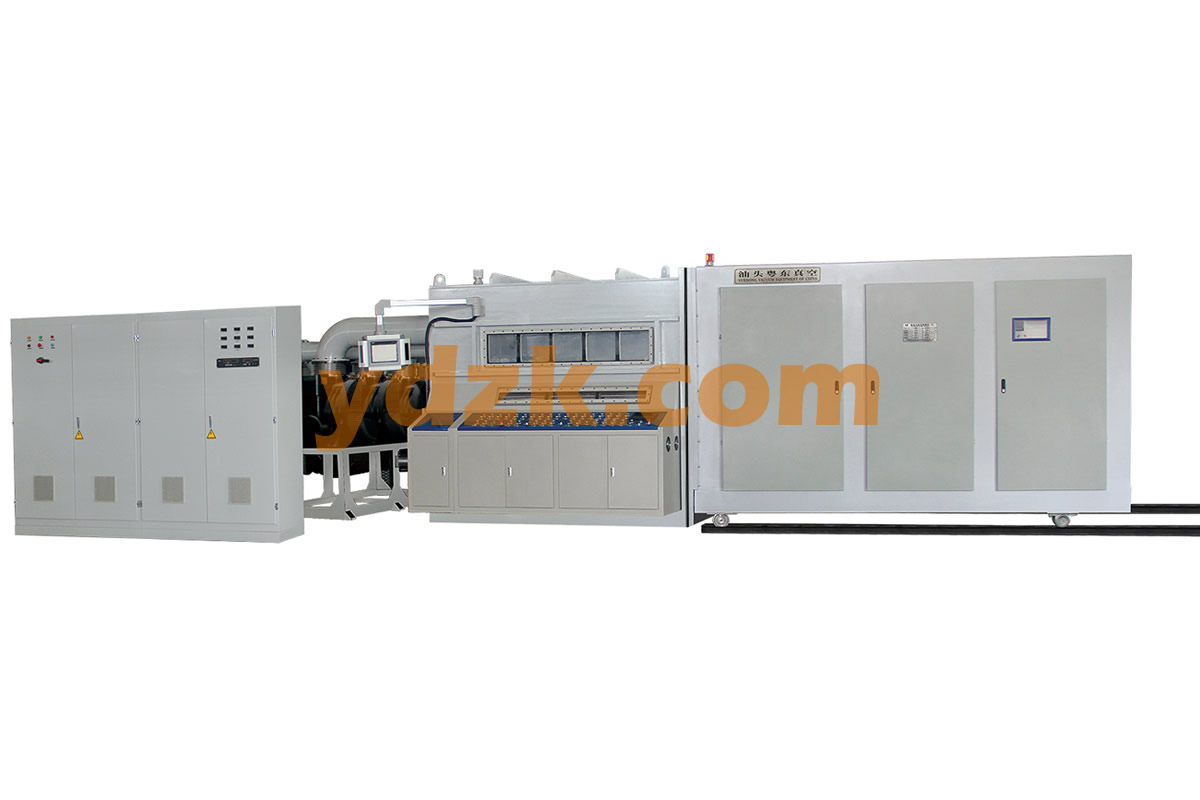

Nota: las imágenes y los datos solo proporcionan referencias, sujeto a la configuración real.
